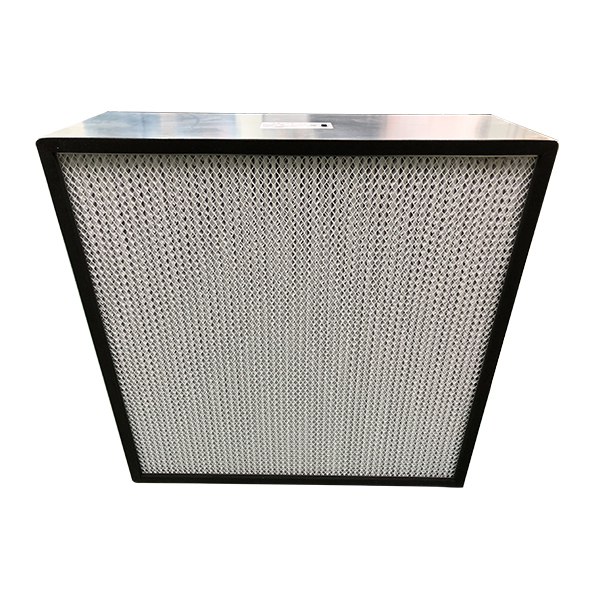

鍍鋅框有隔板高效過濾器
發布時間：2024/05/20 過濾器 標簽：有隔板高效過濾器過濾器鍍鋅框有隔板高效過濾器高效過濾器瀏覽次數：1474
| Separator HEPA Filter? ? H13、H14セバレータ型HEPAフィルター H13、H14有隔板高效過濾器 | |||||||||||
| Number | Model | L | W | H | Area | Airflow.pressure drop | |||||
| 序號 | 型號 | 長 | 寬 | 高 | 濾紙面積 | 不同風速時的風量.初阻力(m3/h.Pa) | |||||
| mm | mm | mm | m2 | 0.75m/s | H13(Pa) | H14(Pa) | 1.0m/s | H13(Pa) | H14(Pa) | ||
| 1 | Y13320320150 | 320 | 320 | 150 | 3.1 | 276 | 200 | 220 | 369 | 250 | 275 |
| 2 | Y13484484150 | 484 | 484 | 150 | 7.0 | 632 | 200 | 220 | 843 | 250 | 275 |
| 3 | Y13595595150 | 595 | 595 | 150 | 10.6 | 956 | 200 | 220 | 1274 | 250 | 275 |
| 4 | Y13610610150 | 610 | 610 | 150 | 11.2 | 1005 | 200 | 220 | 1340 | 250 | 275 |
| 5 | Y131220610150 | 1220 | 610 | 150 | 22.3 | 2009 | 200 | 220 | 2679 | 250 | 275 |
| 鐵框制作 | 型號 | mm | mm | mm | m2 | 0.75m/s | H13(Pa) | H14(Pa) | 1.0m/s | H13(Pa) | H14(Pa) |
| 6 | Y13320320220 | 320 | 320 | 220 | 4.5 | 276 | 150 | 165 | 369 | 220 | 242 |
| 7 | Y13484484220 | 484 | 484 | 220 | 10.3 | 632 | 150 | 165 | 843 | 220 | 242 |
| 8 | Y13595595220 | 595 | 595 | 220 | 15.6 | 956 | 150 | 165 | 1274 | 220 | 242 |
| 9 | Y13610610220 | 610 | 610 | 220 | 16.4 | 1005 | 150 | 165 | 1340 | 220 | 242 |
| 10 | Y131220610220 | 1220 | 610 | 220 | 32.7 | 2009 | 150 | 165 | 2679 | 220 | 242 |
| 鐵框制作 | 型號 | mm | mm | mm | m2 | 1.5m/s | H13(Pa) | H14(Pa) | 2.5m/s | H13(Pa) | H14(Pa) |
| 11 | Y13320320292 | 320 | 320 | 292 | 6.0 | 553 | 250 | 275 | 922 | 350 | 385 |
| 12 | Y13484484292 | 484 | 484 | 292 | 13.7 | 1265 | 250 | 275 | 2108 | 350 | 385 |
| 13 | Y13595595292 | 595 | 595 | 292 | 20.7 | 1912 | 250 | 275 | 3186 | 350 | 385 |
| 14 | Y13610610292 | 610 | 610 | 292 | 21.7 | 2009 | 250 | 275 | 3349 | 350 | 385 |
| 15 | Y131220610292 | 1220 | 610 | 292 | 43.5 | 4019 | 250 | 275 | 6698 | 350 | 385 |
如果采用H14濾紙制作，請將型號中的Y13變為Y14，阻力參考H14(Pa)欄，其他不發生變化。
阻力與風量近似呈線性關系。阻力最大偏差范圍：±15%
性能說明
外框:鍍鋅鋼板或鋁型材，表面氧化過濾效率H14(EN 1822)≥99.995atMPPS
出廠前可逐臺效率檢測，符合現行國家規范
濾料分隔：鋁箔波紋板MPPS=最易穿透粒徑
濾料:抗水型玻璃纖維濾紙連續運行溫度 ≤80℃
密閉材ウレタン粘著剤耐濕性 ≤100%RH
密封膠：聚氨酯
建議最大終阻力≤450Pa
密封墊：EVA
主要應用：
潔凈室用，商用及工業用通風空調系統的主過濾器
安裝空間緊張的通風空調系統
